Protection & câblage · Poste générique

Câblage

Câble solaire H1Z2Z2-K · connecteurs d’origine — sections selon étude

La ligne la moins racontée du devis, et celle qui décide de la tenue de tout le reste : ce qui relie les panneaux à l’onduleur reste en plein soleil toute la vie de l’installation.

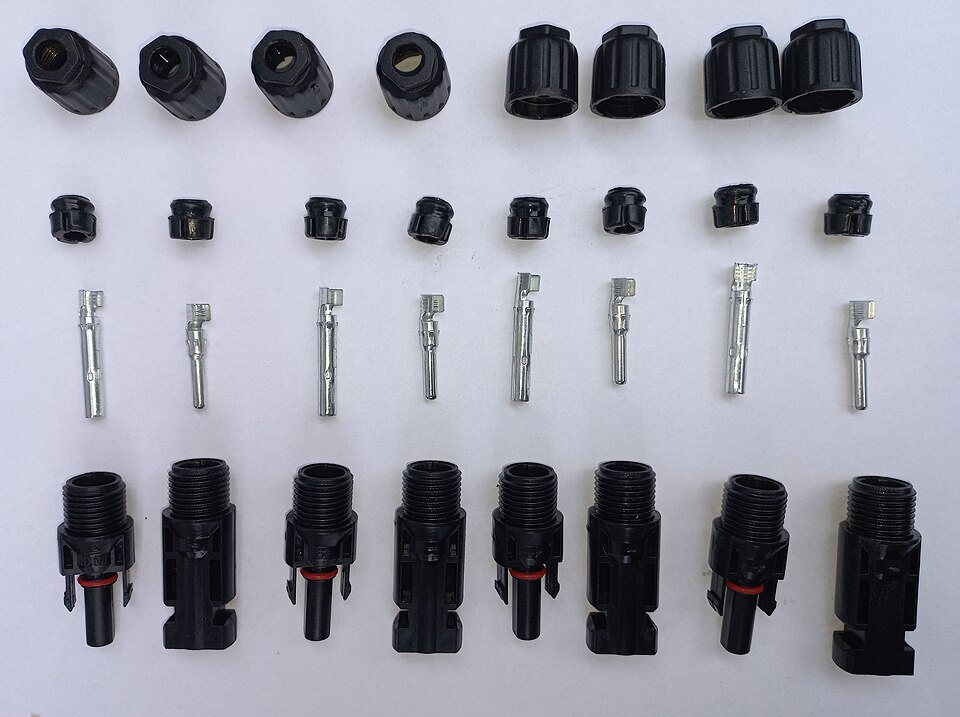

Câblage — Câble solaire H1Z2Z2-K · connecteurs d’origine — sections selon étude
© Asurnipal — Wikimedia Commons, CC BY-SA 4.0

Son rôle

Le câblage transporte toute votre production, du premier module jusqu’au tableau. Un câble sous-dimensionné ne tombe pas en panne : il chauffe, et vous fait perdre quelques pour cent de production chaque jour, pendant vingt-cinq ans.

Ce que ça change pour vous

  • La section est calculée pour tenir la chute de tension du projet — la production arrive au tableau, elle ne se dissipe pas en chaleur
  • Le câble solaire tient l’UV et l’écart de température d’une toiture marocaine, là où un câble bâtiment durcit et se fissure
  • Connecteurs d’une seule et même origine : c’est la panne d’installation la plus fréquente qui disparaît

Caractéristiques vérifiées

  • Câble solaire H1Z2Z2-K (norme NF EN 50618) : double isolation, tenue UV et intempéries, pour la partie continue
  • Marque Nexans (choix Taqinor confirmé)
  • Sections courantes du référentiel : 4, 6, 10 et 16 mm² — la section retenue sort du calcul de chute de tension
  • Connecteurs d’origine, certifiés du fabricant de vos panneaux : mâle et femelle du MÊME fabricant, jamais de panachage
  • Longueurs et sections de chaque liaison sont fixées par l’étude électrique, pas par un forfait
  • GarantieGarantie de pose Taqinor 2 ans

Normes de référence

  • NF EN 50618 — câbles électriques pour systèmes photovoltaïques
  • CEI 62852 — connecteurs pour systèmes photovoltaïques en courant continu
  • NF C 15-100 — sections, chutes de tension et protection des canalisations

Ce que vous devez vérifier

Valable pour n’importe quel installateur, y compris nous — ce sont les points sur lesquels une offre se juge.

  • Le câble porte bien le marquage H1Z2Z2-K sur sa gaine — c’est lisible à l’œil nu
  • Les connecteurs mâle et femelle d’une même liaison portent la même marque et la même référence
  • La chute de tension calculée du projet vous est communiquée, liaison par liaison
Obtenir mon étude gratuite →Fiche technique officielle (PDF)

Aperçu de la fiche

Télécharger la fiche (PDF)

Questions fréquentes

Pourquoi ne pas panacher les connecteurs ?

Deux connecteurs « compatibles » de marques différentes n’ont pas exactement la même géométrie de contact. L’accouplement chauffe, s’oxyde, puis lâche — et la garantie du fabricant tombe. C’est pour cela qu’ils sont d’origine, du fabricant de vos panneaux.

Une section plus grosse, est-ce toujours mieux ?

Au-delà de ce que le calcul demande, non : on paie du cuivre qui ne rapporte plus rien. La bonne section est celle qui tient la chute de tension visée sur la longueur réelle.

Se combine avec

Sur une installation réelle, câblage n'est jamais posé seul — voici les familles de matériel avec lesquelles il travaille.

Les spécifications détaillées font foi dans la fiche constructeur officielle liée ci-dessus.Le raisonnement derrière chaque marque est expliqué surnotre page Équipement.
