Protection & câblage · Poste générique

Protection DC (côté panneaux)

Coffret DC — composition selon étude

Entre vos panneaux et l’onduleur, un courant continu qui ne s’éteint pas tout seul : ce coffret est la seule façon de le couper et de l’encaisser.

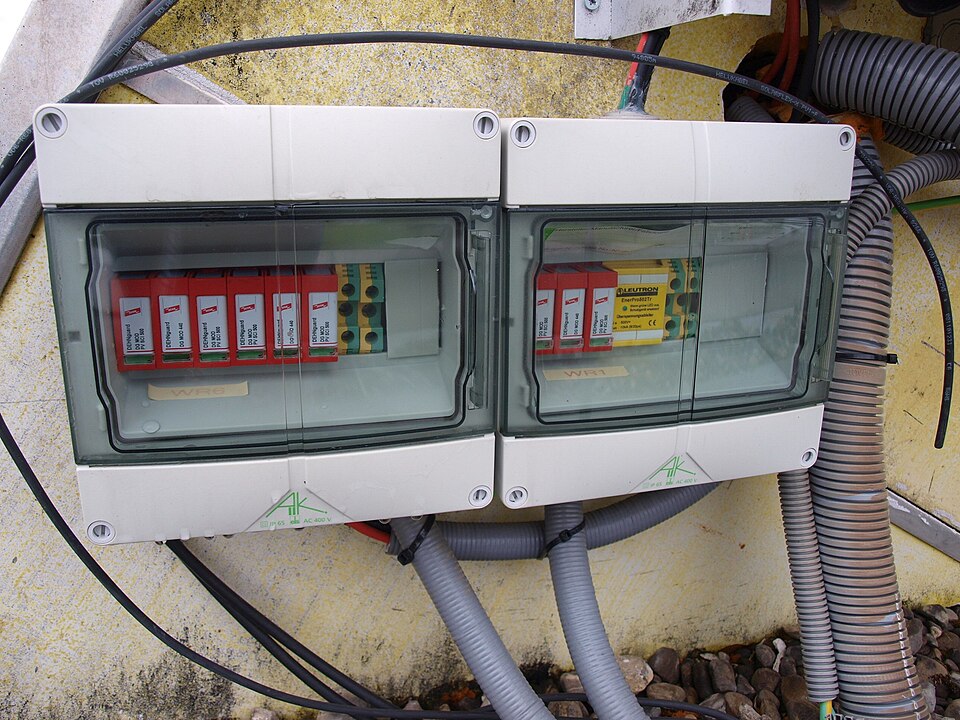

Protection DC (côté panneaux) — Coffret DC — composition selon étude
© Asurnipal — Wikimedia Commons, CC BY-SA 4.0

Son rôle

Le côté continu d’une installation solaire produit dès qu’il fait jour — on ne peut pas « l’éteindre ». Le coffret DC apporte les deux choses que le réseau ne fournit pas de ce côté : un point de coupure franc sous charge, et un chemin d’écoulement pour les surtensions.

Ce que ça change pour vous

  • Un point de coupure unique et repéré : intervention, maintenance et secours peuvent isoler le champ en une manœuvre
  • La surtension d’origine atmosphérique s’écoule vers la terre au lieu de traverser l’onduleur
  • En multi-chaînes, un défaut sur une chaîne ne se propage pas aux autres

Caractéristiques vérifiées

  • Interrupteur-sectionneur entre le champ et l’onduleur — la seule façon de couper sous charge
  • Parafoudre DC lorsque l’exposition du site l’impose
  • Fusibles gPV et porte-fusibles dès que plusieurs chaînes sont mises en parallèle (seuil fixé par le guide)
  • Coffret et presse-étoupes en indice de protection adapté à l’emplacement
  • Calibres, tension d’emploi et nombre de départs sortent de l’étude électrique du projet
  • GarantieGarantie de pose Taqinor 2 ans

Normes de référence

  • Guide UTE C 15-712-1 — installations photovoltaïques raccordées au réseau
  • NF C 15-100 — installations électriques à basse tension
  • CEI 60947-3 — appareillage de coupure : interrupteurs et interrupteurs-sectionneurs
  • CEI 60269-6 — fusibles pour la protection des systèmes photovoltaïques (gPV)
  • CEI 61643-31 — parafoudres pour installations photovoltaïques

Ce que vous devez vérifier

Valable pour n’importe quel installateur, y compris nous — ce sont les points sur lesquels une offre se juge.

  • La tension d’emploi DC de chaque organe est supérieure à la tension à vide du champ par grand froid
  • Les fusibles sont bien de type gPV — un fusible domestique ne coupe pas un arc continu
  • Le coffret porte un repérage lisible et le schéma de l’installation
Obtenir mon étude gratuite →La norme de référence (source officielle) ↗

Questions fréquentes

Pourquoi un coffret séparé du tableau de la maison ?

Parce que le continu et l’alternatif ne se coupent pas de la même manière et n’ont pas les mêmes tensions d’emploi. Les mélanger dans un seul coffret oblige à un compromis sur les deux.

Le parafoudre DC est-il obligatoire ?

Il est requis selon l’exposition du site et la longueur des liaisons — c’est l’analyse du risque prévue par le guide qui le déclenche, pas une règle unique pour tout le Maroc.

Se combine avec

Sur une installation réelle, protection dc (côté panneaux) n'est jamais posé seul — voici les familles de matériel avec lesquelles il travaille.

Ce poste n’a pas de fiche constructeur : c’est un ensemble monté sur mesure. Sa composition exacte est fixée par l’étude, dans le respect de la norme liée ci-dessus.Le raisonnement derrière chaque marque est expliqué surnotre page Équipement.
