Protection & câblage · Poste générique

Protection AC (côté réseau)

Coffret AC — composition selon étude

Entre l’onduleur et votre tableau, l’organe qui protège les personnes et le bâtiment — et qui permet de déconnecter l’installation du réseau.

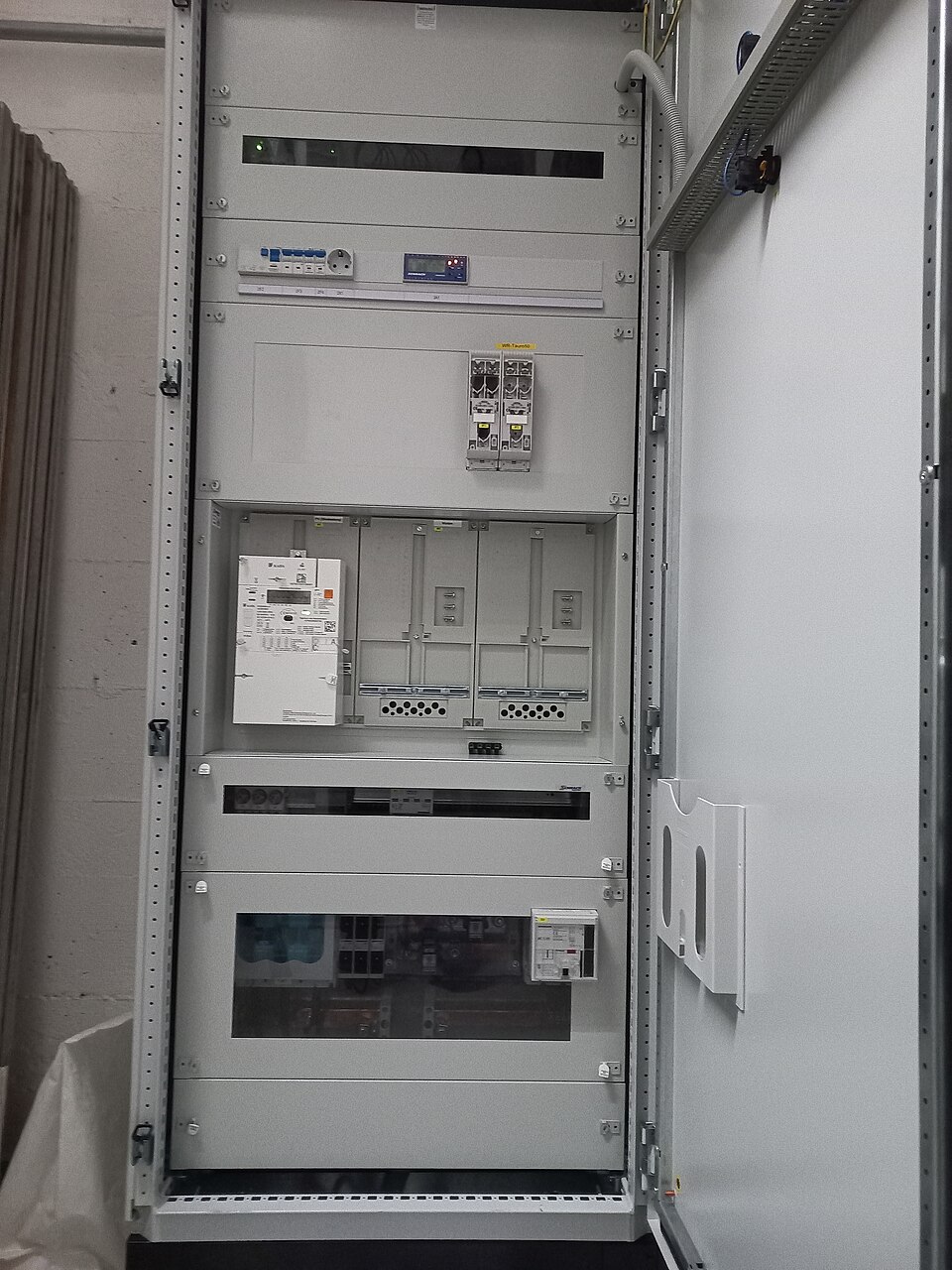

Protection AC (côté réseau) — Coffret AC — composition selon étude
© Asurnipal — Wikimedia Commons, CC BY-SA 4.0

Son rôle

Le coffret AC est le point de rencontre entre votre installation solaire et le reste du bâtiment. Il assure trois fonctions que rien d’autre ne remplit : protéger les personnes contre le défaut d’isolement, protéger le câble contre la surcharge, et permettre de séparer l’installation du réseau.

Ce que ça change pour vous

  • La protection différentielle coupe avant qu’un défaut ne devienne dangereux pour une personne
  • Un organe de séparation dédié : couper le solaire ne coupe pas la maison
  • La surtension venue du réseau est écrêtée avant d’atteindre l’onduleur

Caractéristiques vérifiées

  • Disjoncteur dédié, calibré sur le courant de sortie de l’onduleur et sur la section du câble
  • Dispositif différentiel de type A au minimum — le type exigé par l’onduleur prime toujours
  • Parafoudre AC de type 2 lorsque l’exposition du site l’impose
  • Organe de séparation accessible et repéré, côté réseau
  • Matériel modulaire de marque Schneider (choix Taqinor confirmé)
  • Calibres et courbes sortent de l’étude électrique du projet
  • GarantieGarantie de pose Taqinor 2 ans

Normes de référence

  • NF C 15-100 — installations électriques à basse tension
  • Guide UTE C 15-712-1 — couplage au réseau d’une installation photovoltaïque
  • CEI 61643-11 — parafoudres basse tension pour réseaux de distribution
  • CEI 61008 / CEI 61009 — dispositifs à courant différentiel résiduel

Ce que vous devez vérifier

Valable pour n’importe quel installateur, y compris nous — ce sont les points sur lesquels une offre se juge.

  • Le type de différentiel (A, F ou B) est celui que la notice de VOTRE onduleur exige
  • Le calibre du disjoncteur est cohérent avec la section réellement posée, pas avec la puissance commerciale
  • L’organe de séparation est accessible sans outil et clairement identifié
Obtenir mon étude gratuite →La norme de référence (source officielle) ↗

Questions fréquentes

Puis-je réutiliser le disjoncteur qui est déjà dans mon tableau ?

Non : l’installation solaire est un départ à part entière, avec son propre calibre et sa propre protection différentielle. La partager, c’est perdre la sélectivité — un défaut solaire couperait toute la maison.

Différentiel 30 mA ou 300 mA ?

Cela dépend de la fonction visée (protection des personnes ou protection contre l’incendie) et du schéma de liaison à la terre du site. Les deux existent dans nos coffrets ; l’étude tranche.

Se combine avec

Sur une installation réelle, protection ac (côté réseau) n'est jamais posé seul — voici les familles de matériel avec lesquelles il travaille.

Ce poste n’a pas de fiche constructeur : c’est un ensemble monté sur mesure. Sa composition exacte est fixée par l’étude, dans le respect de la norme liée ci-dessus.Le raisonnement derrière chaque marque est expliqué surnotre page Équipement.
