Structure & pose · Poste générique

Structure de fixation

Triangles boulonnés en profilé C galvanisé perforé 41 × 41 mm

Ce qui tient vos panneaux pendant trente ans de vent, de soleil et de pluie — un triangle assemblé sur place à chaque jointure de panneaux.

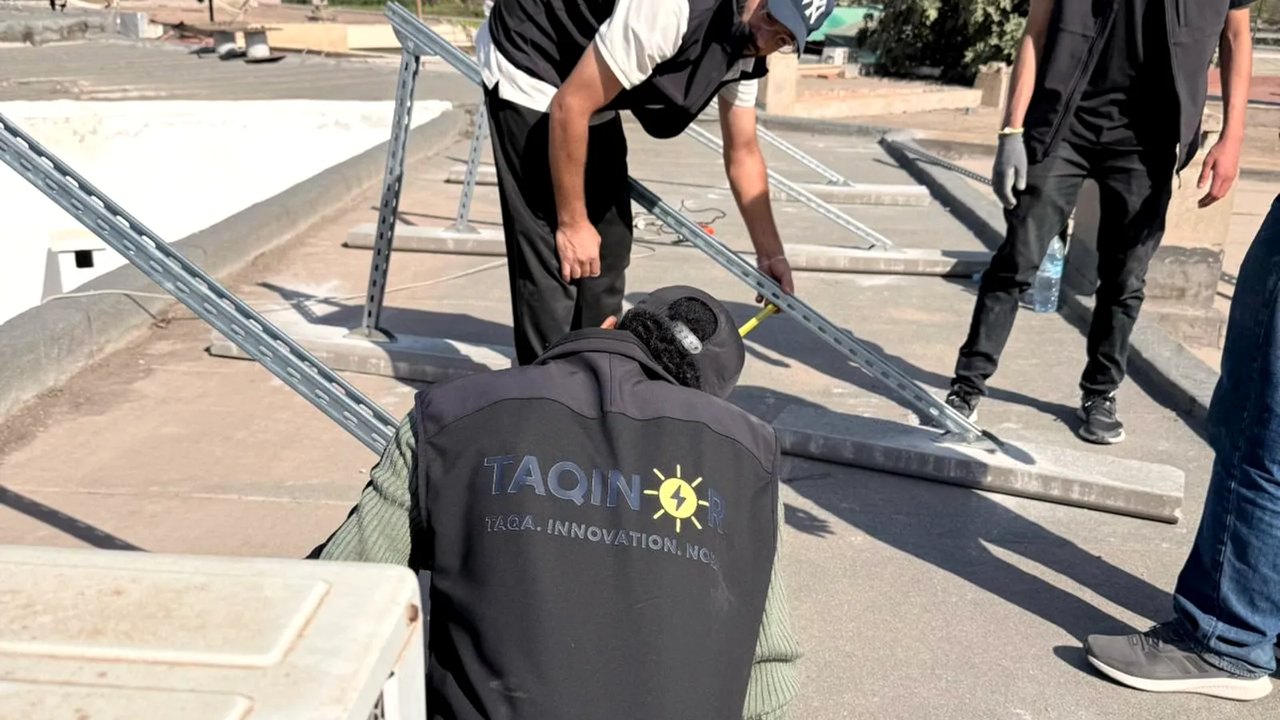

Structure de fixation — Triangles boulonnés en profilé C galvanisé perforé 41 × 41 mm

Son rôle

La structure porte les modules et transmet les efforts du vent jusqu’aux socles. Sur toiture-terrasse, ce n’est ni un châssis d’un seul tenant ni un trio de montants par module : c’est un TRIANGLE assemblé sur place à chaque jointure de panneaux, trois pièces boulonnées, chaque pied sur son propre socle béton.

Ce que ça change pour vous

  • Les modules restent plans et alignés : pas de contrainte mécanique sur le verre, pas de micro-fissure de cellule
  • La reprise d’efforts est calculée pour le site : un panneau ne part pas au premier coup de chergui
  • Un triangle par jointure porte les deux panneaux voisins à la fois : moins de pièces au sol, un montage démontable pièce par pièce
  • Tout est boulonné au trou existant du profilé perforé : aucune découpe, aucune soudure sur votre toiture

Caractéristiques vérifiées

  • Triangle assemblé à CHAQUE jointure de panneaux : trois pièces boulonnées sur place, jamais un châssis d’un seul tenant
  • Profilé C galvanisé PERFORÉ, section 41 × 41 mm — l’assemblage se fait au trou existant
  • Platine acier de pied 120 × 60 mm, épaisseur 8 mm, boulonnée sous chaque montant
  • Visserie inox, mise à la terre de la structure incluse
  • Acier galvanisé à chaud ou aluminium anodisé anticorrosion, selon l’exposition du site
  • Le profil, l’entraxe et l’inclinaison sont fixés par l’étude — jamais un catalogue
  • GarantieGarantie 20 ans (structure) · garantie de pose Taqinor 2 ans

Normes de référence

  • Charges climatiques : Eurocode 1 — EN 1991-1-4 (vent) et EN 1991-1-3 (neige)
  • Dimensionnement : Eurocode 3 (acier) ou Eurocode 9 (aluminium)
  • Galvanisation à chaud : ISO 1461
  • Mise à la terre des masses : NF C 15-100

Ce que vous devez vérifier

Valable pour n’importe quel installateur, y compris nous — ce sont les points sur lesquels une offre se juge.

  • La note de calcul au vent existe et cite la zone et l’altitude RÉELLES du site
  • La visserie est inox — pas d’acier zingué en toiture
  • Il y a bien un triangle à chaque jointure de panneaux, pas un montant sur deux
  • La continuité de terre de la structure est mesurée à la réception
Obtenir mon étude gratuite →

Questions fréquentes

Sur toiture inclinée, faut-il percer la couverture ?

Oui : là, les fixations traversent la couverture et sont étanchées point par point. C’est la toiture-terrasse qui se pose SANS percement, parce que la structure y est simplement lestée — voir la fiche « Socles de lestage ». L’étude tranche selon votre toiture.

Acier ou aluminium ?

L’aluminium anodisé est plus léger et tient mieux l’air marin ; l’acier galvanisé à chaud encaisse des portées plus longues. L’exposition du site décide, pas le prix.

Pourquoi un triangle à chaque jointure plutôt qu’un châssis continu ?

Parce qu’un triangle porte les deux panneaux voisins à la fois : la même rigidité avec moins de pièces posées sur votre dalle, et un ensemble qui se démonte pièce par pièce si la toiture doit être reprise un jour.

Se combine avec

Sur une installation réelle, structure de fixation n'est jamais posé seul — voici les familles de matériel avec lesquelles il travaille.

Ce poste n’a pas de fiche constructeur : c’est un ensemble monté sur mesure. Sa composition exacte est fixée par l’étude, dans le respect des normes citées ci-dessus.Le raisonnement derrière chaque marque est expliqué surnotre page Équipement.
